理正勘察三维地质软件
产品简介
理正勘察三维地质软件（高级版）介绍：
理正勘察三维地质软件（高级版）是集三维地质模型创建、模型可视化展示、模型专业应用、BIM成果数字化移交于一体的软件系统；通过以接近现实世界的方式表达分析地质信息，可以最大限度的增强地质分析的直观性和准确性。
功能说明：

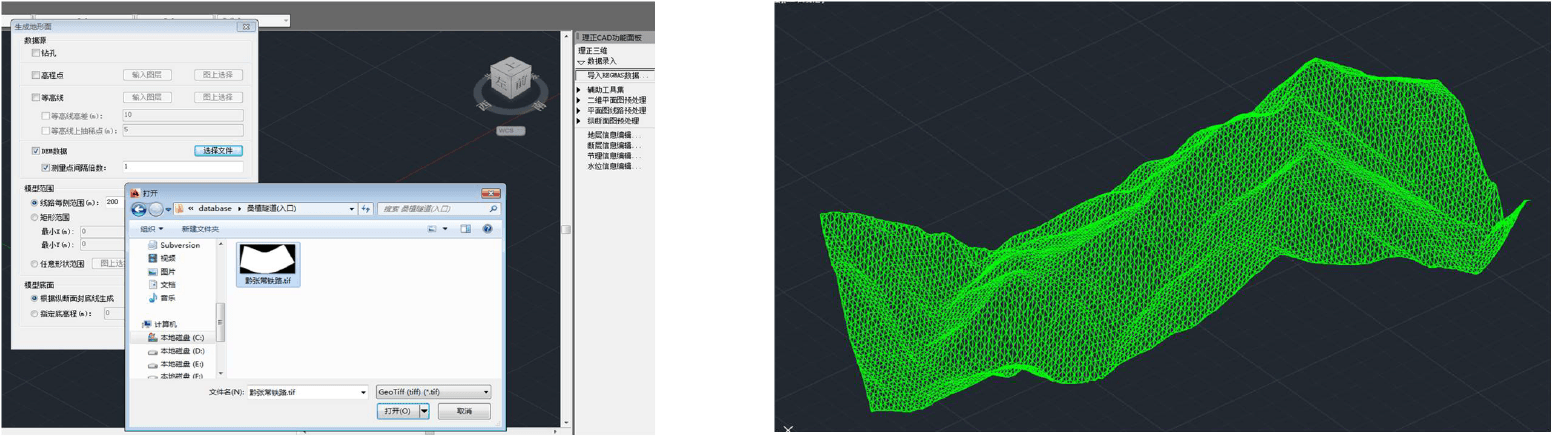

以理正工程地质勘察软件数据为支撑，提供多种建模方法，可灵活进行全自动/半自动的三维地质模型创建。建模过程符合地质专业习惯，操作便捷；建模周期短，效率高。
主要功能：

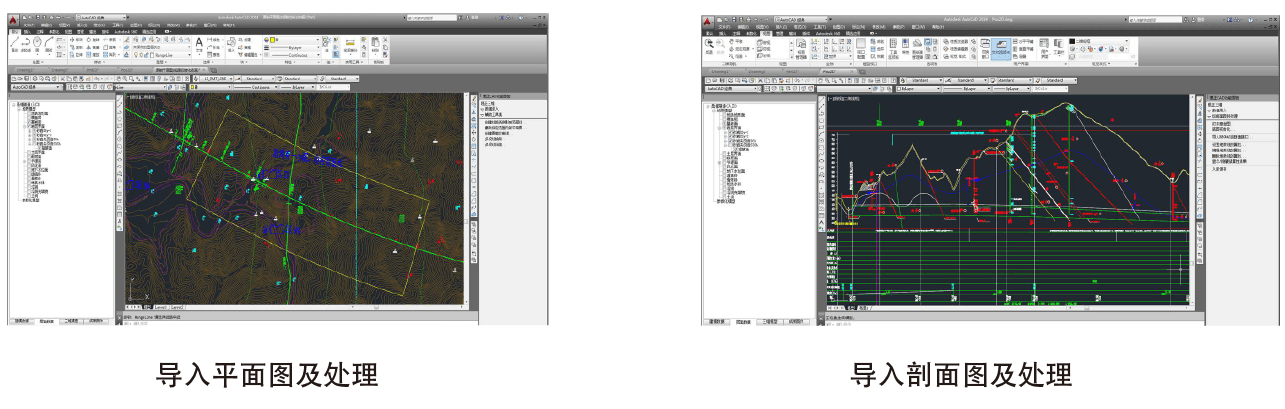

多源建模数据：支持钻孔、探坑探槽、平硐、地质平面图、剖面图、平切图等多种类型数据的任意灵活组合。
多种地质要素建模：包含地表地形、土层、岩层、断层、褶皱、节理、风化、地下水、透镜体、滑坡、地表水、溶(土)洞等。
数据合法性检查：自动分析检查各建模数据的空间位置几何一致性和地质属性的逻辑正确性。
全自动/半自动建模：提供多种建模工具，既可进行便捷高效的全自动建模；也可进行人工充分灵活参与的半自动建模。
多种建模方法：包括层面法、逐层成体法和三棱柱法,适合不同的地质特点更专业化建模。

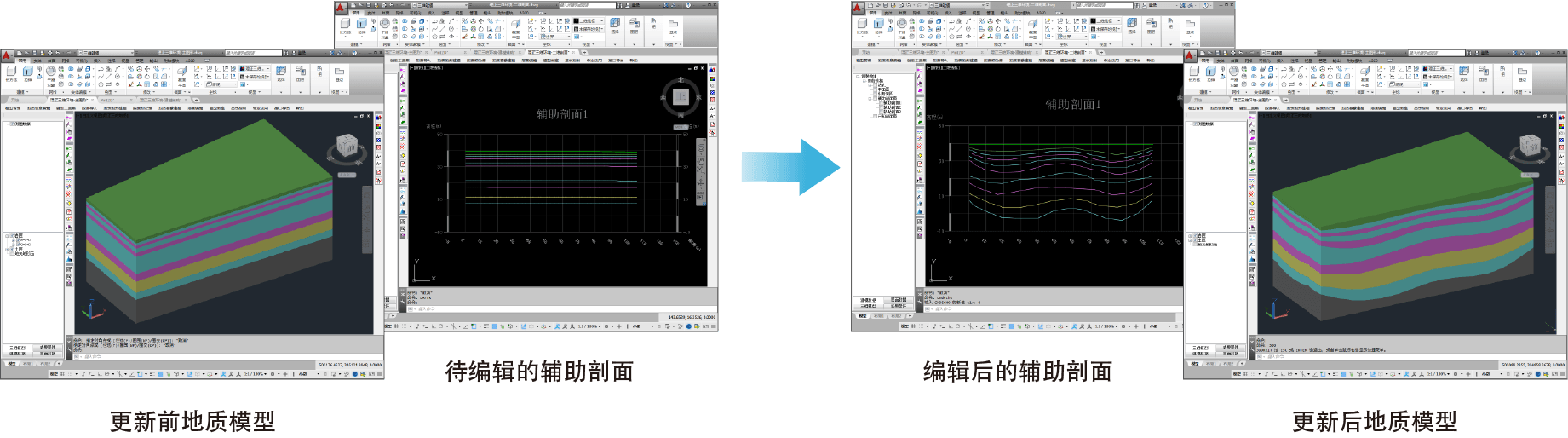

一键更新：编辑调整某地层后，结合建模过程中后台智能记录的相关信息，可一键自动化更新全模型(含空间相邻地层的自动关联更新)。
无缝对接理正数据：支持导入理正勘察CAD、三维连层等软件数据，并能实现后台智能分析识别，大幅减轻建模数据处理工作。
分块建模：对于比较大型的工程，可以分块进行建模，然后再拼接合并；既实现并行建模、缩短建模周期，又降低硬件的门槛。
建模精度控制：可结合工程范围大小、应用目的等多种因素定制建模精度质量控制标准，在建模数据预处理、模型创建、模型编辑等过程中，实现精度质量的即时检查、自动纠偏。
2.三维模型展示
通过多样的显示样式和展现手段，结合丰富的渲染效果，实现了三维地质模型的各种展示功能，利于提升复杂地质情况的分析准确性，提高专业人员之间技术交流的沟通效率，更加形象直观的为业主进行汇报展现。
主要功能：

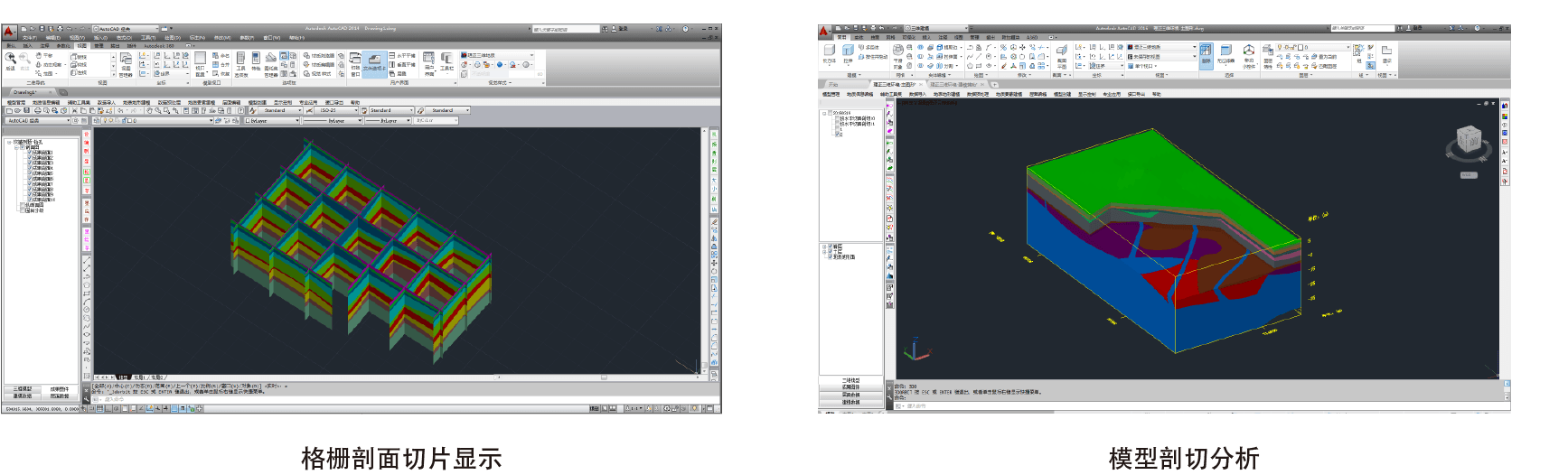

显示样式：提供地表影像贴图、模型对象显隐控制、栅格剖面切片显示、岩层层理显示等多种方式。
渲染效果：支持颜色渲染、透明渲染、影像仿真渲染等多种效果。
漫游动画：支持三维漫游(任意漫游、路径漫游等),并可将漫游过程录制保存为视频动画。
特色功能：
地质特性即时展示：即时展示任一选中地形的地质特性。

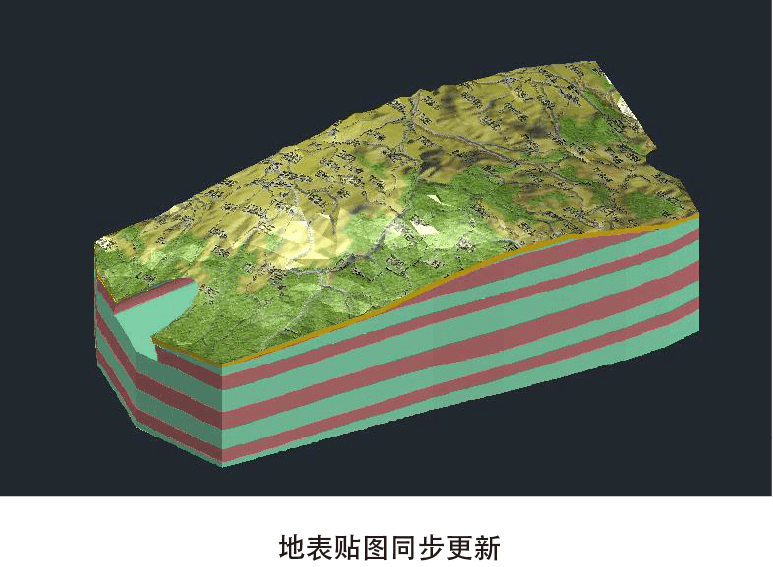

地表贴图同步更新：伴随模型剖切、模拟开挖等操作，同步更新对应子模型中的地表影像贴图显示效果。
基于三维地质模型成果，提供常见的专业应用功能，可以满足专业内精准度更高的分析计算需求，也可以快速高效的应对下游专业的设计变更等情况，大幅提高多专业之间的协作效率。
主要功能：

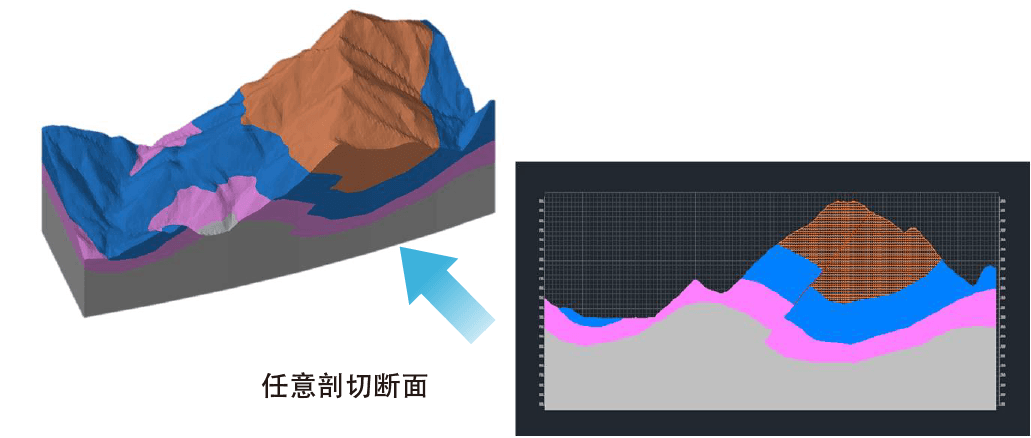

剖切分析：可进行栅格、水平、竖向、任意、路径等多种剖切，方便地质人员对地质体进行查看分析。

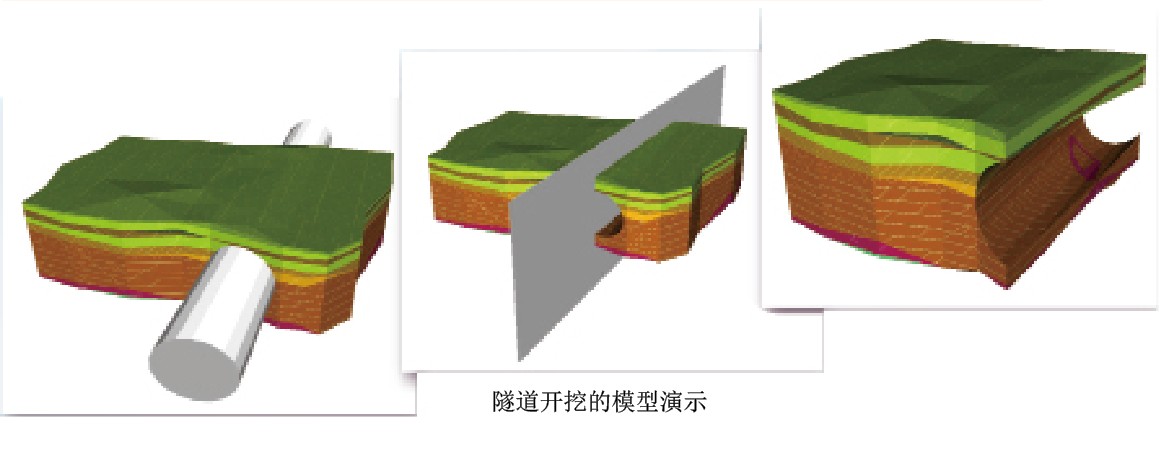

开挖分析：在三维地质体内部挖去一定形状的空间，实现在空间中漫游，查看地层内部分布情况。包括基坑、基桩、隧道、路堑挖方及自定义路径开挖、导入外部实体开挖。
特色功能：
SDK开发包：提供理正勘察三维地质模型二次开发包，可在第三方软件平台中灵活定制，实现更个性化的分析应用功能。
无损导出Revit：三维地质模型成果无损导出到Revit后，可以使用Revit自身功能进行剖切开挖和计算分析。
主要技术介绍
1.三种地层建模方法

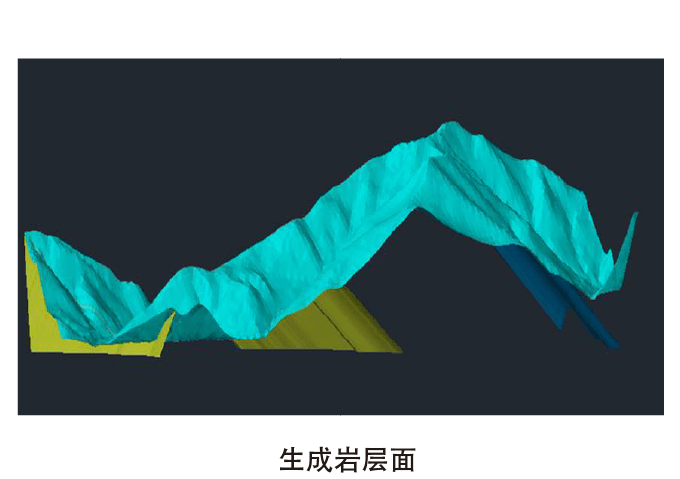

层面法：是通过三维空间插值计算技术，构造形成地层面；进而根据各地层面的空间位置关系来构建形成三维地层体模型的一种方法。比较适用于岩层建模。
逐层成体法：是充分考虑地层沉积规律特点，以符合工程地质专业的习惯，从上至下逐层直接构建三维地层体的一种方法。比较适用于土层建模。
三棱柱法：基于现有钻孔数据，通过三棱柱空间构模技术直接创建三维地层体的一种方法。比较适用于简单地层自动化建模。
建模时可根据实际情况，灵活切换上述各种地层建模方法。比如工民建行业中，主要关注土层，可使用逐层成体法完成全部地层建模；公路、铁路等行业中，土岩兼顾，可采用逐层成体法完成上部土层建模，再用层面法完成下部岩层建模；水利水电行业中，主要关注岩层，可采用层面法完成建模。
2.六种三维空间插值算法
克里金插值
DSI插值
样条插值
径向基函数插值
距离反比插值
空间概率推测插值
3.五种专业智能化技术
理正数据接口的智能分析识别技术
多源勘察数据的智能纠错技术
地层沉积次序的智能推测技术
地层的平面范围边界的智能推测技术
透镜体/空洞空间范围的智能推测技术
三维地层空间连层分组智能推测技术
4.三种自动化处理技术
勘察数据合法性自动检查技术
三维地层建模自动处理技术
模型编辑更新自动处理技术
理正勘察三维地质软件（基础版）介绍：
理正勘察三维地质软件基础版是与理正勘察CAD直接配套的三维地质建模分析软件，可将“理正工程地质勘察CAD”处理完的工程勘察钻孔数据直接生成三维工程地质模型，有效解决您在工程勘察中遇到的以下难题：
业主单位要求工程勘察报告中必须包含三维工程地质成果；
在向领导和业主汇报工程勘察成果或地下工程展示时，缺少直观有效的展现手段；
现有用于科研的地质三维建模系统，操作复杂，对使用者的专业知识要求较高，无法在勘察工程师中普及；
三维地质建模需要重新录入大量钻孔数据，工作量巨大，要耗费大量的人力物力。
理正勘察三维地质模块实现了与“理正工程地质勘察CAD”数据库的无缝联接，无需二次钻孔数据输入，自动生成工程的三维地质模型，操作简单，勘察成果报告和工程三维地质模型可同时完成，显著提升勘察数据的展现能力，提升企业的竞争力。

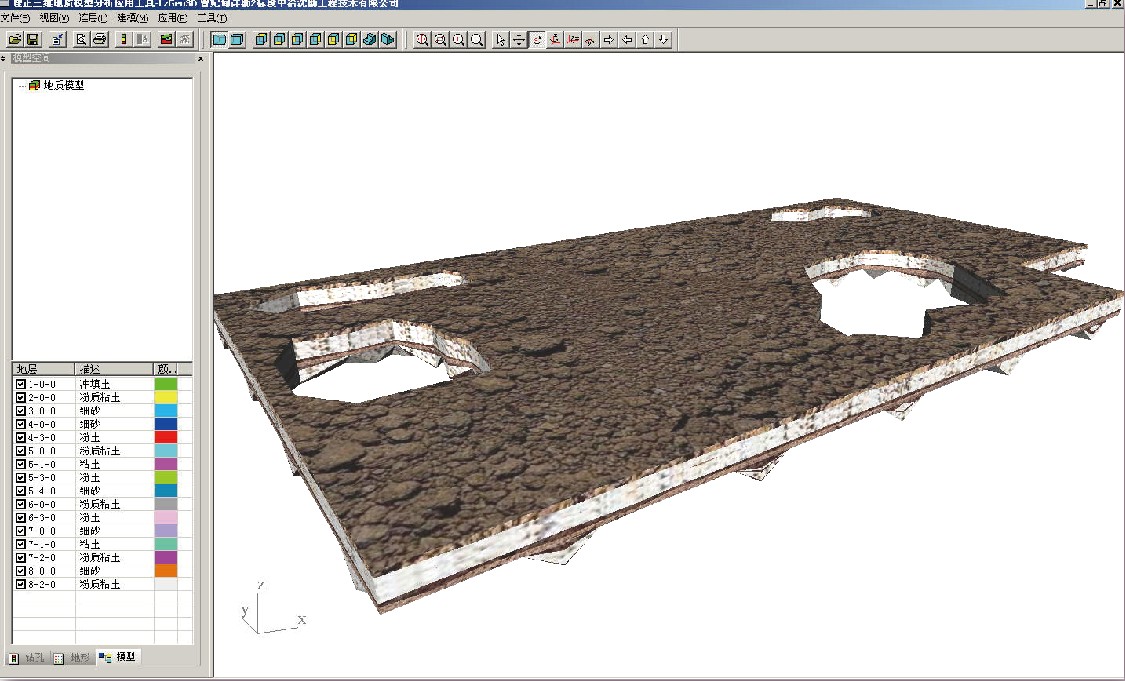

某大型厂区的三维工程地质模型 （700多个钻孔）
功能特点：
与“理正工程地质勘察CAD”数据库无缝连接，直接导入勘察数据库即可生成三维工程地质模型；
- 自动生成三维工程地质模型，并可采用钻孔编辑、剖面编辑等多种方式进行编辑调整，操作简便快捷；
- 对三维地质体进行任意角度的查看，并可进行竖向、平向、斜向等任意方向的灵活剖切，直观查看地质体的内部构造；并可通过剥层查看各地层的相互关系；
- 三维地质模型中可集成展现地表高程数据、地表影像数据等；
- 直接展现地下工程（隧道、基坑、基础、墩桩等）的工程地质状况，查看地质与工程的相互关系，并可对场地平整、基坑开挖、隧道钻进等工程活动进行不同岩土地层的土方量估算；

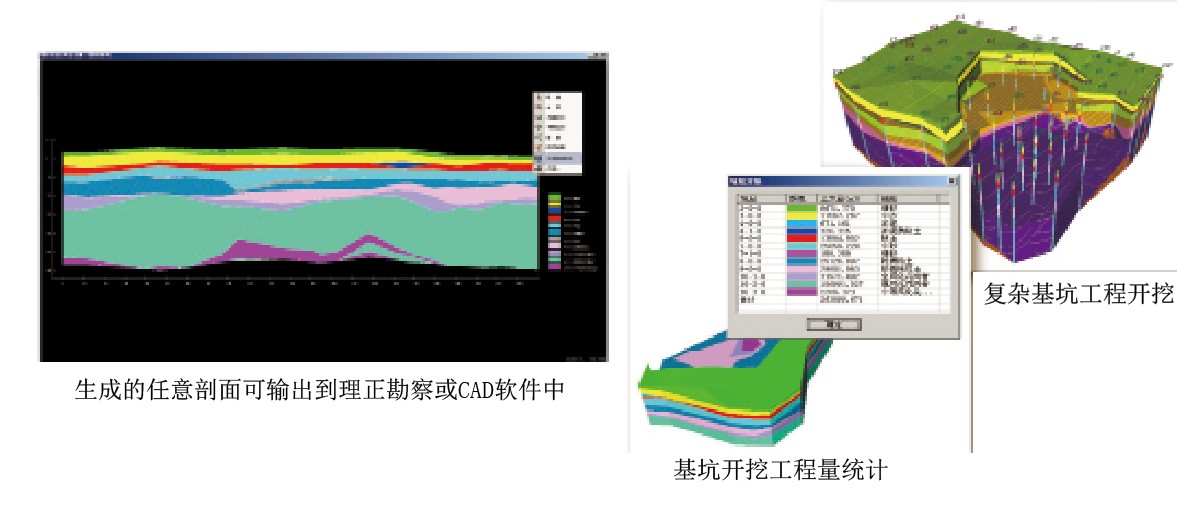

- 可在三维工程地质体的任意位置布置剖线，查看地质体的任意剖面，并可直接生成符合工程勘察要求 的地质剖面图，同时可导入勘察或CAD软件中进行显示、编辑和输出；
- 生成的三维地质模型可输出到三维分析软件中，供后续岩土工程设计与计算采用。
