理正结构设计工具箱7.0新模块——理正施工图校对审核软件

让施工图校对审核工作更简单！

        针对结构工程师完成结构施工图绘制后，需要花费较大的精力对施工图进行配筋核对、规范条文检查等繁琐工作，理正新研发了这款对结构平法施工图进行自动校对审核的软件。软件依托AutoCAD平台（2004~2014版本）上自主研发的图形识别技术，利用平法施工图和计算结果简图，完成校对工作，适用于任何软件生成的dwg施工图。软件具有适应性强、方便、快捷等特点，可协助设计人员快速找出施工图中不符合计算或规范要求的内容以及绘图不合理的地方，同时，不需要其他配套的工程数据支持，可为审查人员依据规范条文进行校审。

最新规范联合校对审核

严格按规范审核结构构件的构造要求。支持《混凝土结构设计规范》（GB 50010-2010）、 《建筑抗震设计规范》（GB 50011-2010）、《高层建筑混凝土结构设计规程》（JGJ3-2010）。

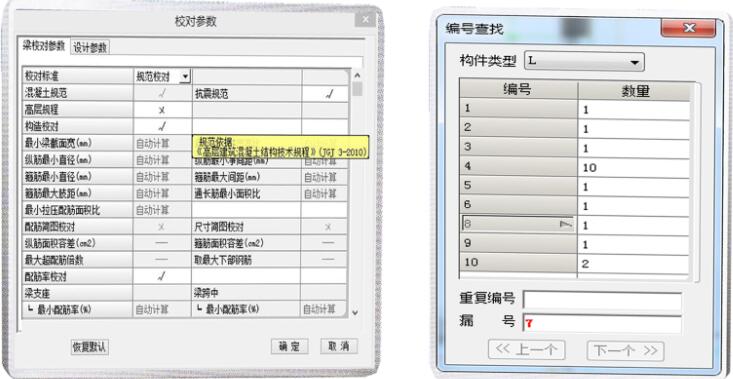

查找漏号、重号梁

找出施工图中梁号不连续（漏号）问题，不同类梁编号相同（重号）问题。

多图联合校对

可采用多份计算结果简图进行联合校对，计算简图甚至可以来自不同计算软件，例如可以导入某层（配筋标准层）施工图对应的多个自然层的计算配筋简图，程序会自动计算出配筋包络与施工图进行校对。

智能识别

可自动识别出施工图和计算简图的对应关系，支持弧梁识别，支持计算简图梁段划分与施工图不对应等复杂情况。

方便快捷的辅助工具

提供对钢筋标注文字进行面积计算的工具，当点选或鼠标滑过钢筋文字时，即时显示钢筋实配面积。支持全部钢筋文字类型，包括：集中标注、原位标注中的纵筋、箍筋、腰筋。并提供快捷的改筋功能，辅助设计人员快速调整钢筋。此外，校对清理、调整校对文字大小、输出校核报告等多个贴心设计，提高了设计人员施工图校核工作效率，减小了成图的文件大小。

最新规范联合校对审核

严格按规范审核结构构件的构造要求。支持《混凝土结构设计规范》（GB 50010-2010）、 《建筑抗震设计规范》（GB 50011-2010）、《高层建筑混凝土结构设计规程》（JGJ3-2010）。

强大的复杂情况适用性

程序支持各种复杂的梁平法图。例如：梁标注（集中标注、原位标注、x向标注、y向标注等）是分开图层还是在同一图层；标注文字有一定程度的重叠；程序提供钢筋符号提取工具，支持采用任意的字形文件绘制的钢筋。但绘图必须遵循《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）（11G101-1）》的要求。

多方案对比及影响

当计算模型有改变重新计算后，可以快速对比新版和旧版计算模型简图之间的差异。包括：构件的增减；配筋的变化；构件尺寸的改变等信息。便于清楚掌握模型的改变情况。

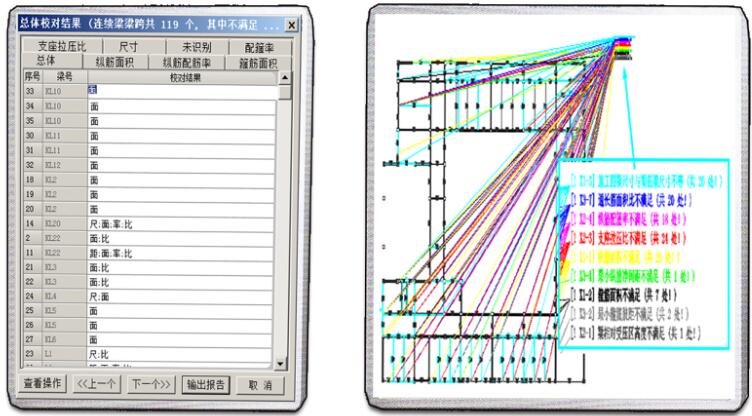

简洁清楚的校对结果查看

提供多途径简洁清楚的校对审核结果查看方式，方便快速定位浏览施工图中不符合要求的内容。
