理正工程地质勘察软件水利水电版

产品简介

总体介绍：

理正工程地质勘察水利水电新版采用理正新一代软件架构，解决了大量原架构无法解决的实际用户问题；独立的配置平台设计，便于统一出图管理和提高生产效率；软件不仅对勘察数据进行管理，还能将勘察工作中的文件及其图片等资料进行有效管理。

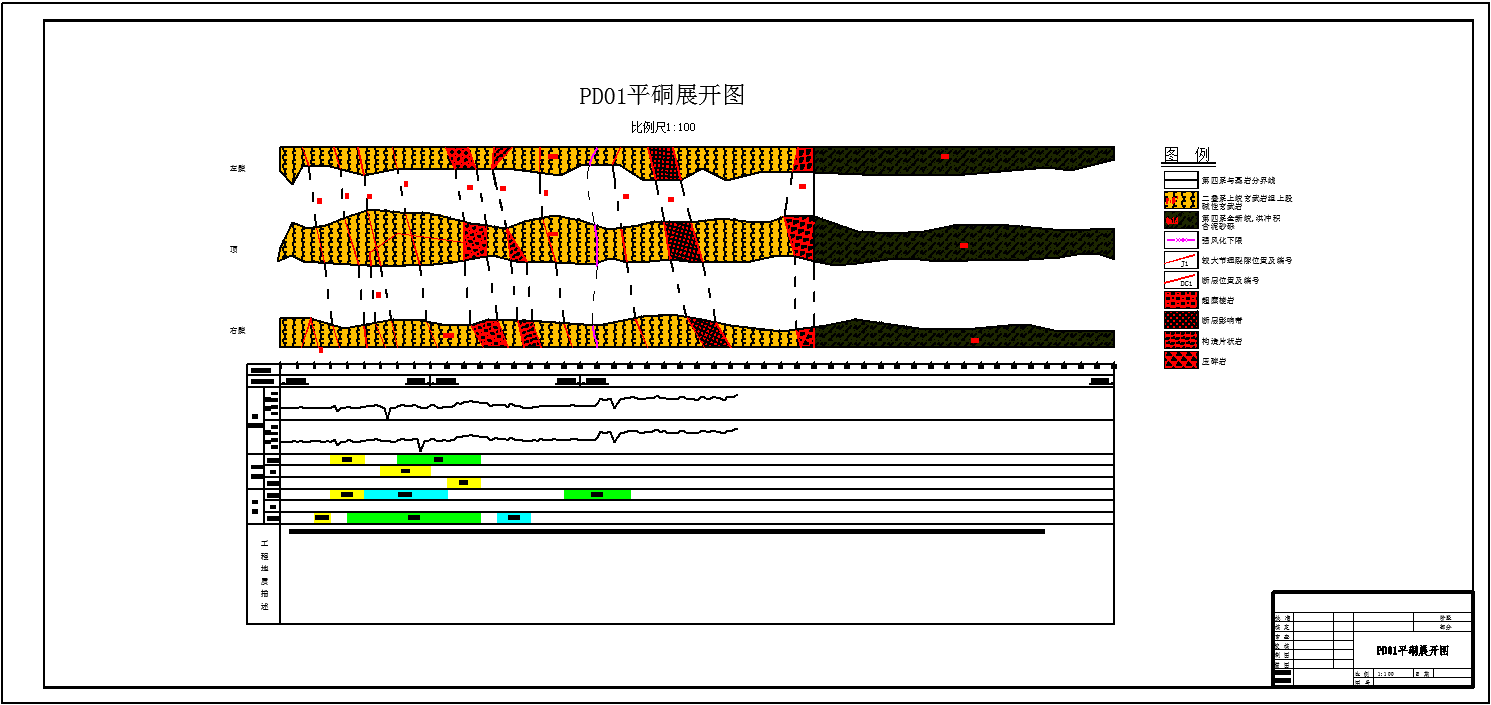

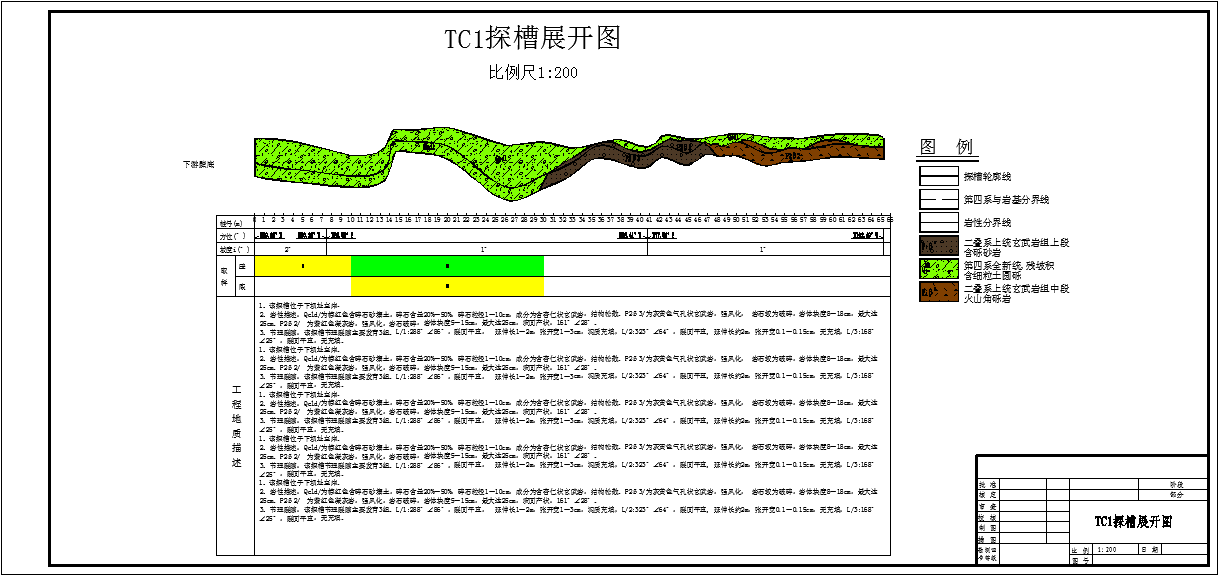

依据《水利水电工程地质勘察资料整编规程》（SL567-2012）、《水利水电工程制图标准》（SL 73.3-2013）、《水利水电工程地质勘察规范》（GB 50487-2008），可实现勘察数据录入（导入），平面图、剖面图、柱状图的绘制及编辑，分析评估及生成成果图表为一体的系统软件。并支持按水电规范样册自动生成平硐展开图、探槽、探坑展开图。

全面支持国产浩辰、中望CAD、脱离office使用，适应国家对国产软件的要求。

功能特点：

1、导入数据
野外采集软件、土工试验软件、静探采集仪器、Excel数据表、理正三维地质软件剖面数据、理正三维连层软件。

2、导出数据
P-BIM、理正野外钻探数据采集系统、理正勘查数据与成果管理系统。

  3、支持多种图表输出格式
  word、excel、dwg

  4、支持多种图形平台
  AutoCAD 2010-2020，中望CAD2020、2022，浩辰CAD2020、2021。

软件特点：
1、标准的岩土分类及图例

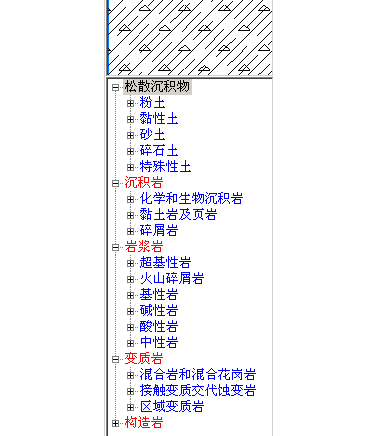

按照《水利水电工程制图标准》制作了500余个图例，完全按照岩土分类的标准显示。

  2、勘察图形和数据联动
  平面图布置的地质构造等地质填绘、钻孔、剖线等，入库后可以在分幅、旋转后的平面图上重新生成。剖面手工绘制连层信息后，可以入库。实现图形和数据联动。

  3、配置平台
  软件采用新一代软件架构，独立的配置平台设计，可设置数据录入表格、出图样式、成果表格的样式模板、小数位数、图层字体、出图模版等内容，减少出图选项，方便企业统一管理出图样式和提高生产效率。

  4、批量成图，批量打印

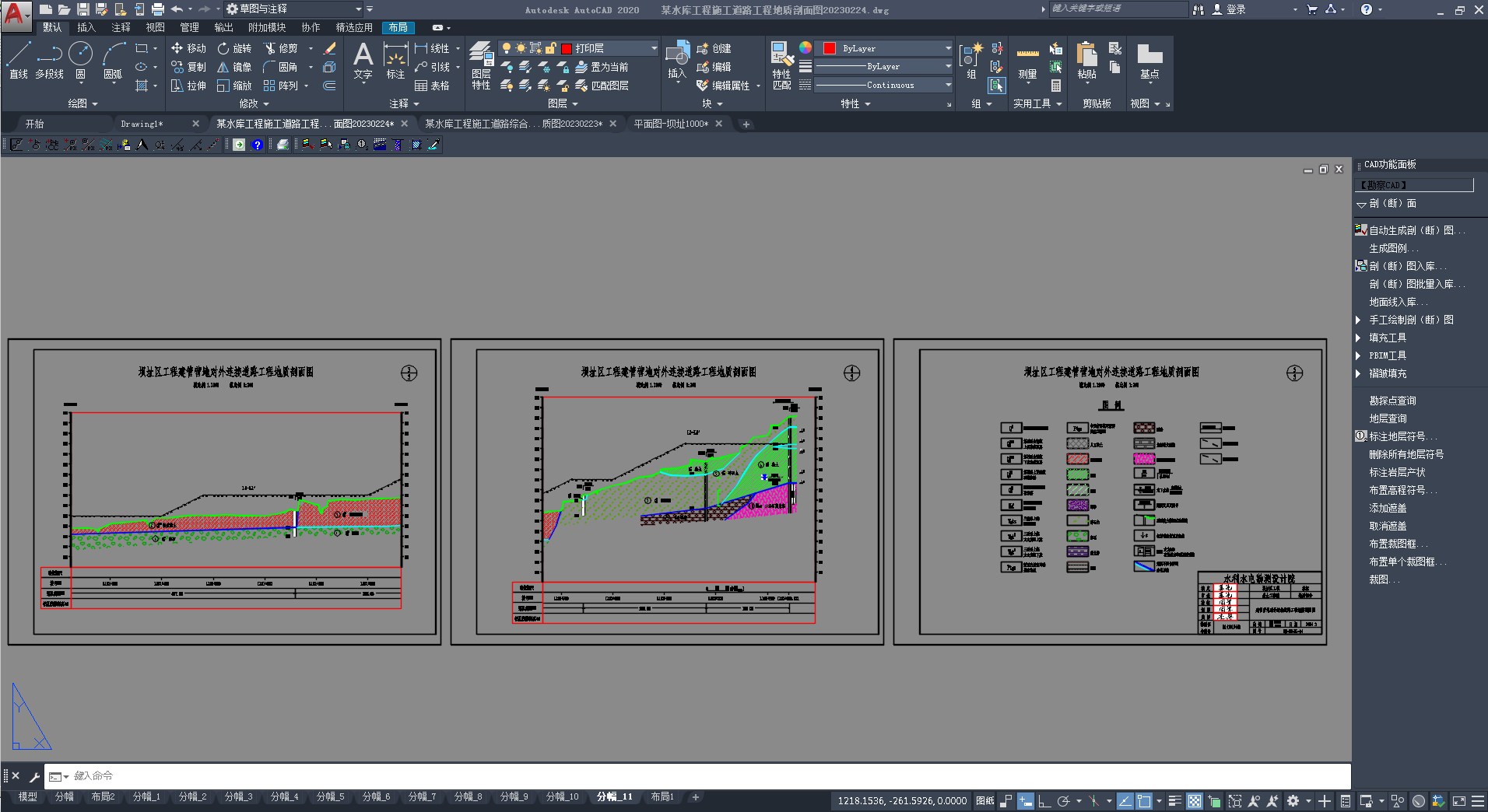

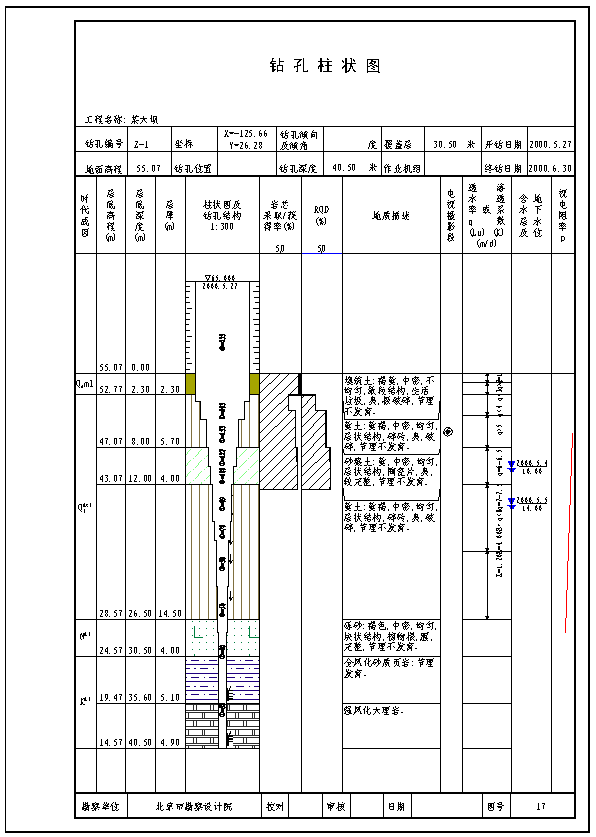

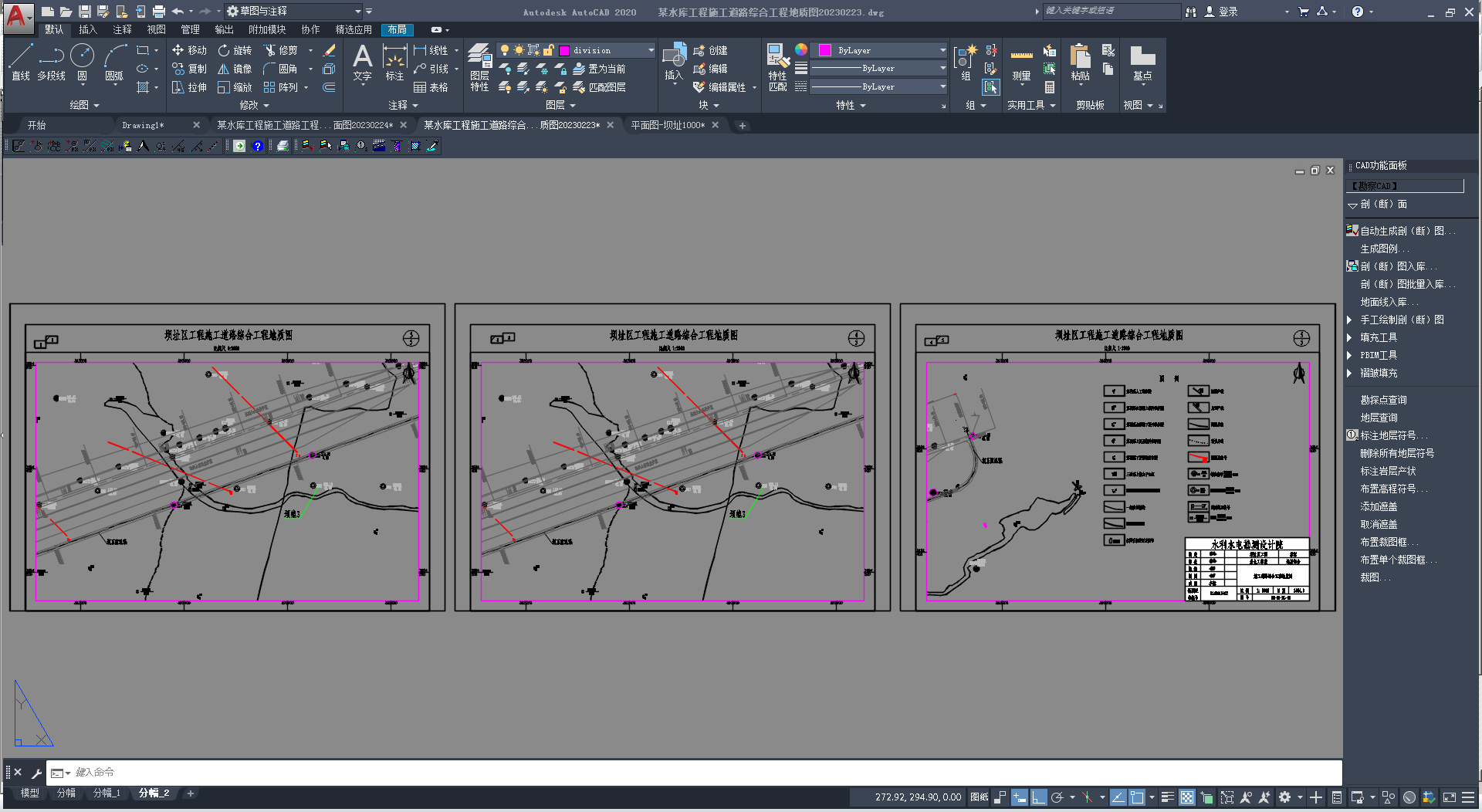

  可以批量将剖面图、柱状图（A3、A4图）、成果曲线图生成在一个dwg图中，并在CAD下完成批量打印，极大提高成图效率。

  5、三维连层

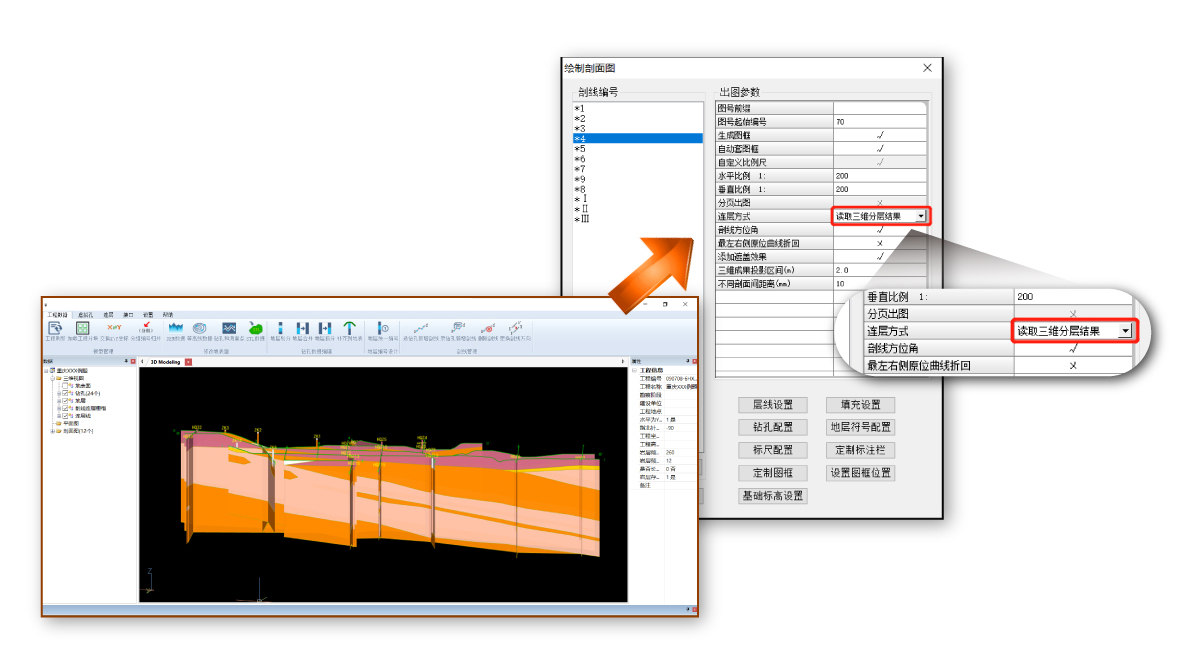

提供了多视图工作模式，既能在三维视图中处理地层冲突，又能在剖面视图中操作编辑；无论在哪个视图进行调整，其它视图都会自动进行相应的调整，还可处理地层分叉和复杂地层，将之转换为普通简单地层，降低三维建模难度，从而架起了二维勘察到三维勘察设计的一座桥梁。

6、勘察数字化成果一键交付
实现了成果文件的自动归档。导入GDM后实现工程原始柱状图、原始剖面图的自动绑定，柱状图自动关联对应钻孔，剖面图自动关联对应剖线，可在GDM系统中查看原始柱状图、剖面图。

功能特点：

1、全面的勘察地质数据录入

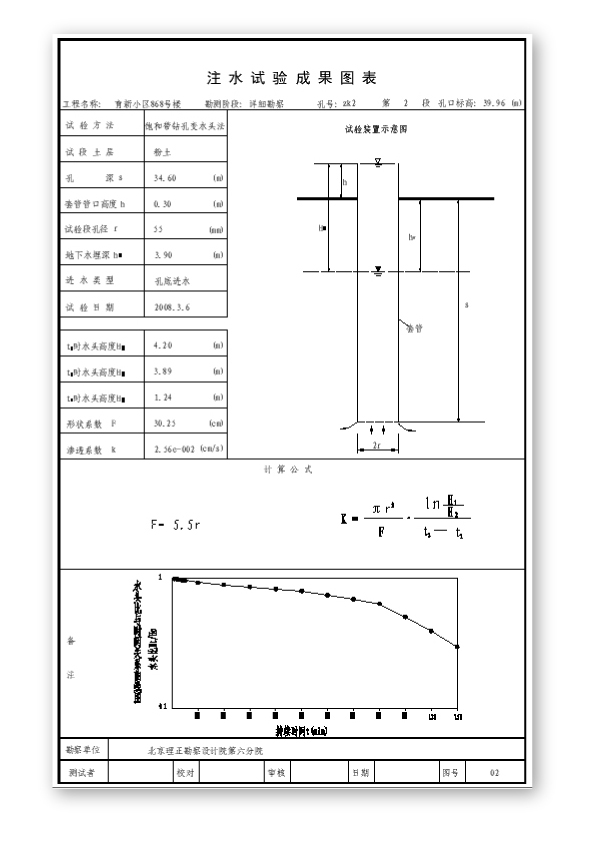

软件可导入、录入和管理钻探、原位测试（增加波速、超声波试验、扁铲侧胀、应力铲试验）、水文地质（抽水试验、压水试验、注水试验）、土工试验、岩石试验、化学分析（水质分析、易溶盐）等地质数据。增加勘察生产过程的文件、视频非结构化数据的管理，可上传下载工程文件，并以数据库的方式进行存储，可备份、恢复，方便勘察的资料存储、分享。

2、土工试验、野外钻探数据快速录入

可导入土工试验汇总表功能，将土工试验汇总表模板化后，将土工试验汇总表数据自动拆分到相应的室内各试验表中，简化了数据录入流程，显著提升了录入室内试验数据的工作效率。

提供钻孔快速录入工具，把野外采集记录中的地层描述、水位、取样、标贯、动探等信息一次性导入勘察软件。不仅提高了用户的手工录入，还确保了数据的准确性和完整性。

3、计算评价

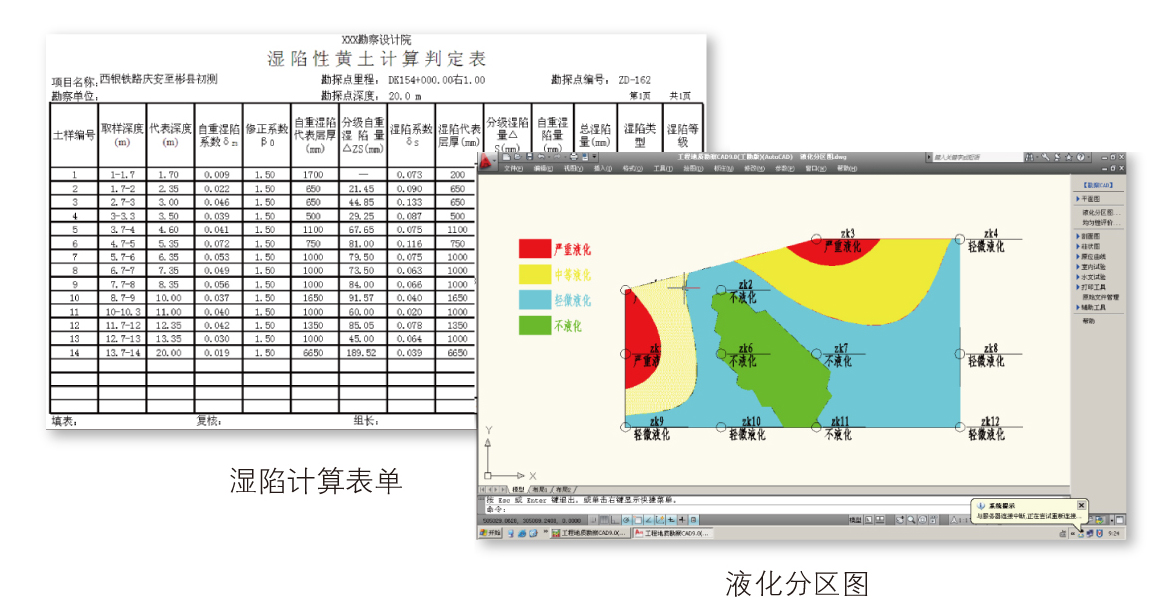

计算评价包括地基基础沉降计算、单桩承载力计算、桩沉降计算、黄土湿陷计算、桩端阻侧阻计算、膨胀性（土）评价、液化判定、承载力计算、腐蚀性评价、岩石稳定性评价、岩土均匀性评价、场地类别判断等功能，直接生成计算表单，并将计算结果入库。液化判断后可生成液化分区图。

4、平面图

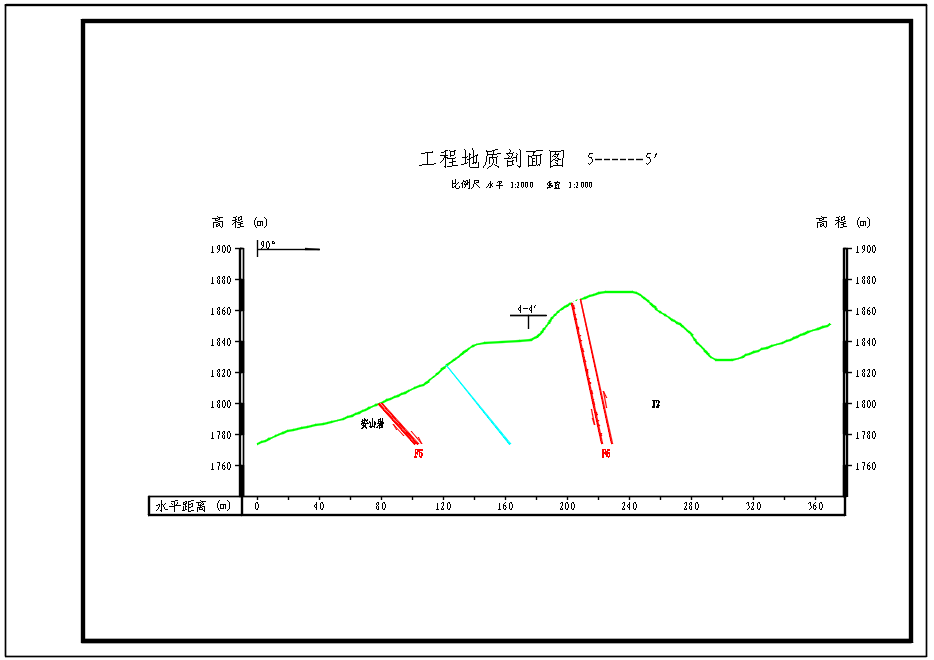

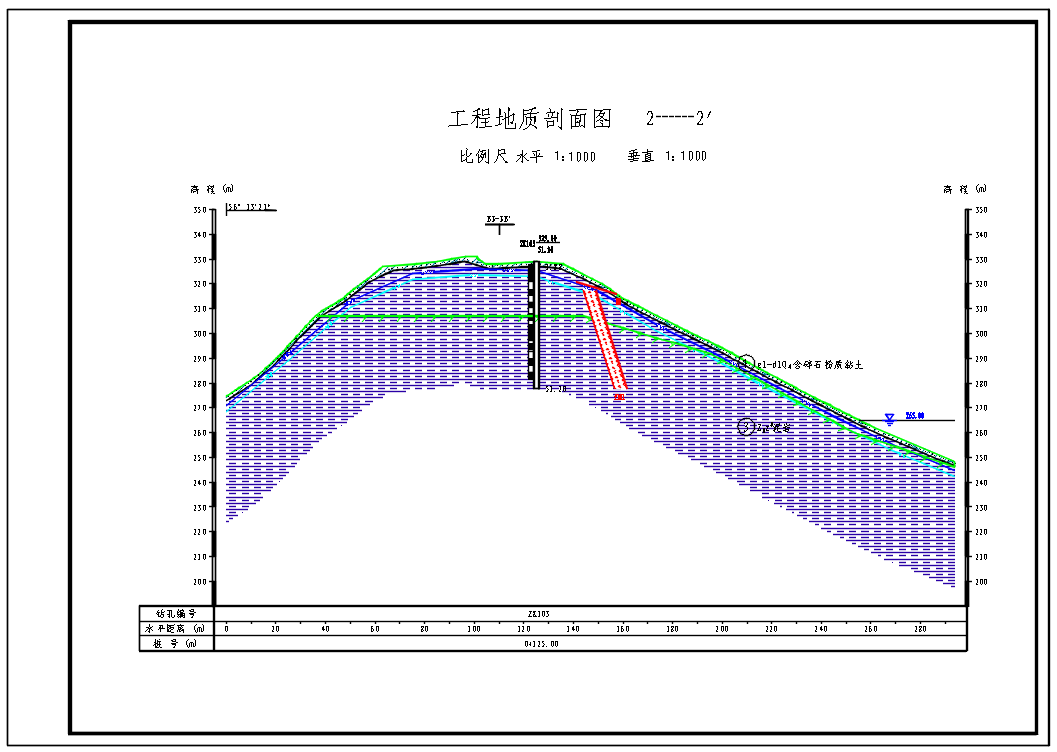

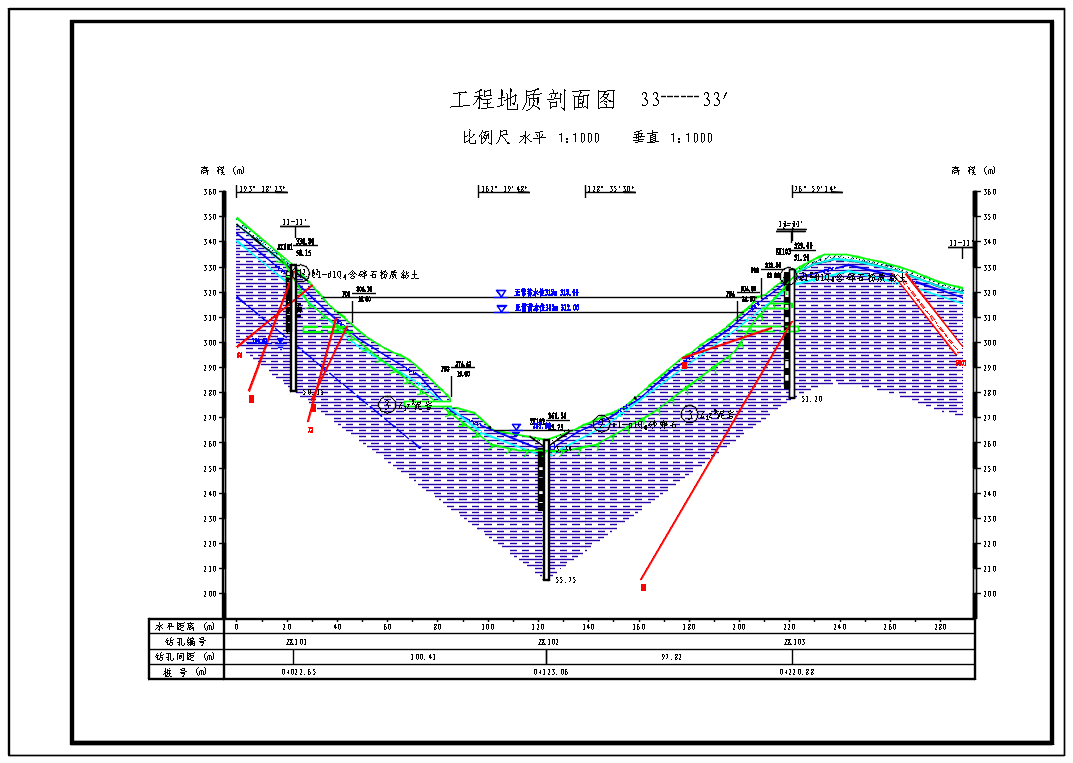

按照《水利水电工程制图标准》制作了300余个地质图图例并做了分类。在地质图上可以切多个拐点方位的剖面线，剖面线经过的地形线、钻孔、剖面交点、陡坎、岩层分界线、构造、河水、蓄水位等能一次切出，并存入数据库生成剖面图。标准的地质图图例和图库联动、可以直接调用钻孔数据形成基岩面、风化（全风化、强风化、弱风化、微风化）下限、地下水位等类型的等值线图。

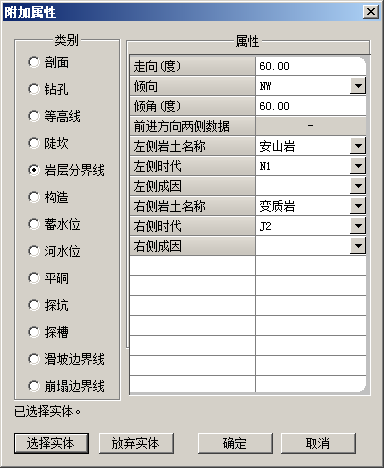

可在平面图灵活布置投影剖线，自动计算钻孔的精确位置桩号。系统提供实体附加属性功能，可在平面图上为与剖面线紧密相关的各类实体，如等高线、钻孔、剖面线、岩层分界线、地质构造、蓄水位、河水位以及陡坎等，附加属性信息。通过一键式的剖切剖线功能，一次性切出所需的剖面数据，并自动将这些数据存入数据库中，方便后续生成剖面图。
